3.8 리소스 (Resources)

시스템 리소스 모니터링 화면은 VirtOn 클러스터에 포함된 각 노드의 CPU, 메모리, 스토리지 사용 현황과 현재 실행 중인 가상 머신(VM) 및 컨테이너(LXC) 상태를 실시간으로 확인하기 위한 화면입니다.

운영자는 이 화면을 통해 클러스터의 부하 상태를 파악하고, 리소스 부족 또는 이상 징후를 조기에 감지할 수 있습니다.

사용 전 확인사항

3.8.1 화면 구성 개요

리소스 모니터링 화면은 다음 영역으로 구성됩니다.

1. 상단 헤더 영역
2. Summary (노드 상태 요약)
3. Storage Pools (스토리지 현황)
4. Memory & CPU Usage (리소스 사용 그래프)
5. Running VMs / Running LXCs (실행 중 리소스 목록)

3.8.2 상단 헤더 영역

표시 항목

• 시스템 리소스 모니터링 현재 페이지의 제목입니다.
• 마지막 업데이트 시간 리소스 정보가 마지막으로 갱신된 시점을 표시합니다.
• 새로고침 버튼 클릭 시 모든 리소스 정보를 즉시 다시 조회합니다.

새로고침 중에는 아이콘이 회전하며, 데이터 로딩이 완료되면 자동으로 멈춥니다.

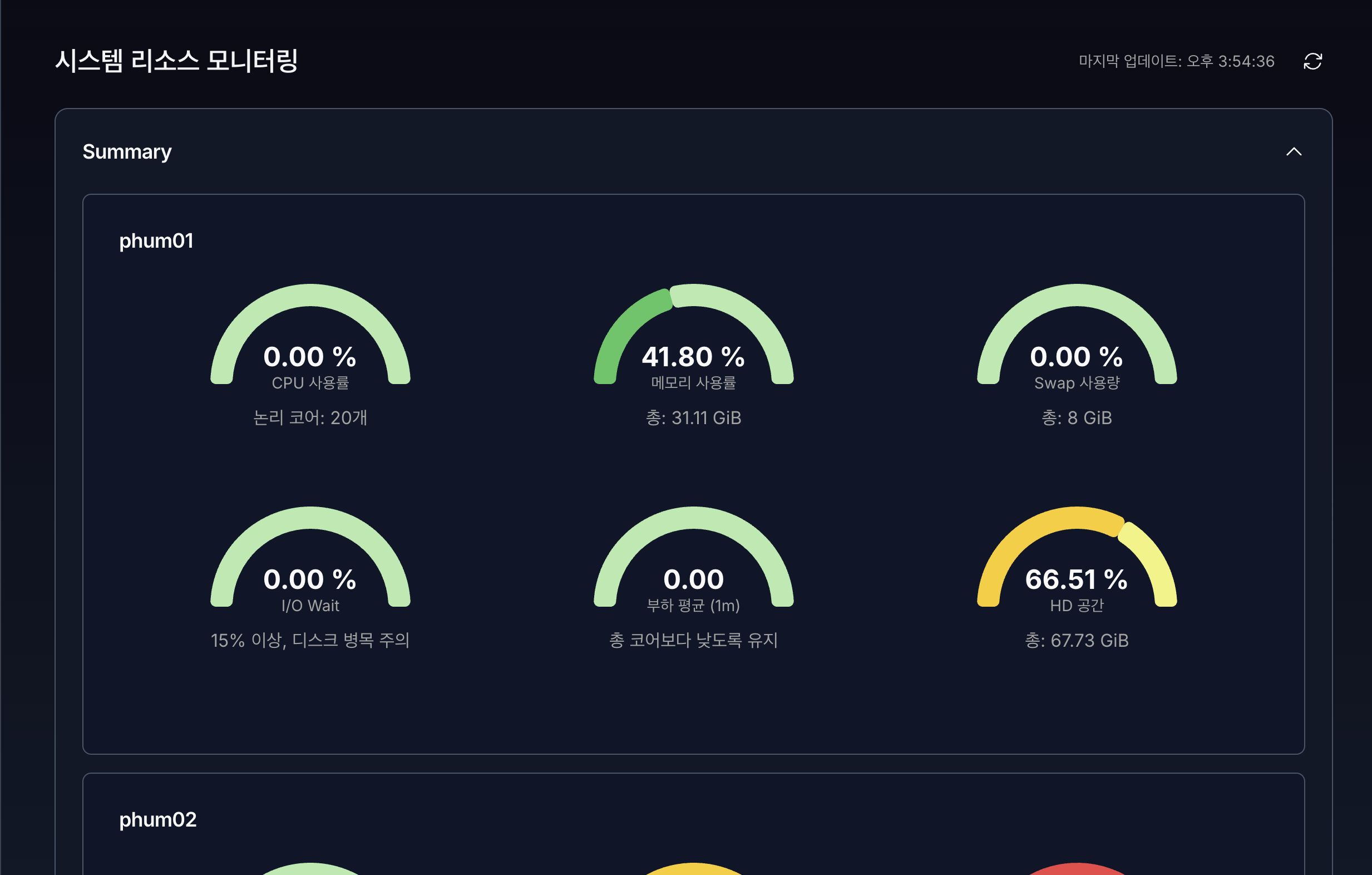

3.8.3 Summary (노드 상태 요약)

클러스터에 포함된 각 노드의 현재 상태를 요약해서 보여주는 영역입니다.

주요 특징

• 노드별 상태 카드 형태로 표시
• CPU, 메모리, Swap 사용량, 가동 상태 등을 한눈에 확인 가능
• 다수 노드 환경에서도 빠른 상태 파악 가능

동작 방식

• 제목 영역을 클릭하면 접기 / 펼치기가 가능합니다.
• 기본 상태는 펼쳐짐입니다.

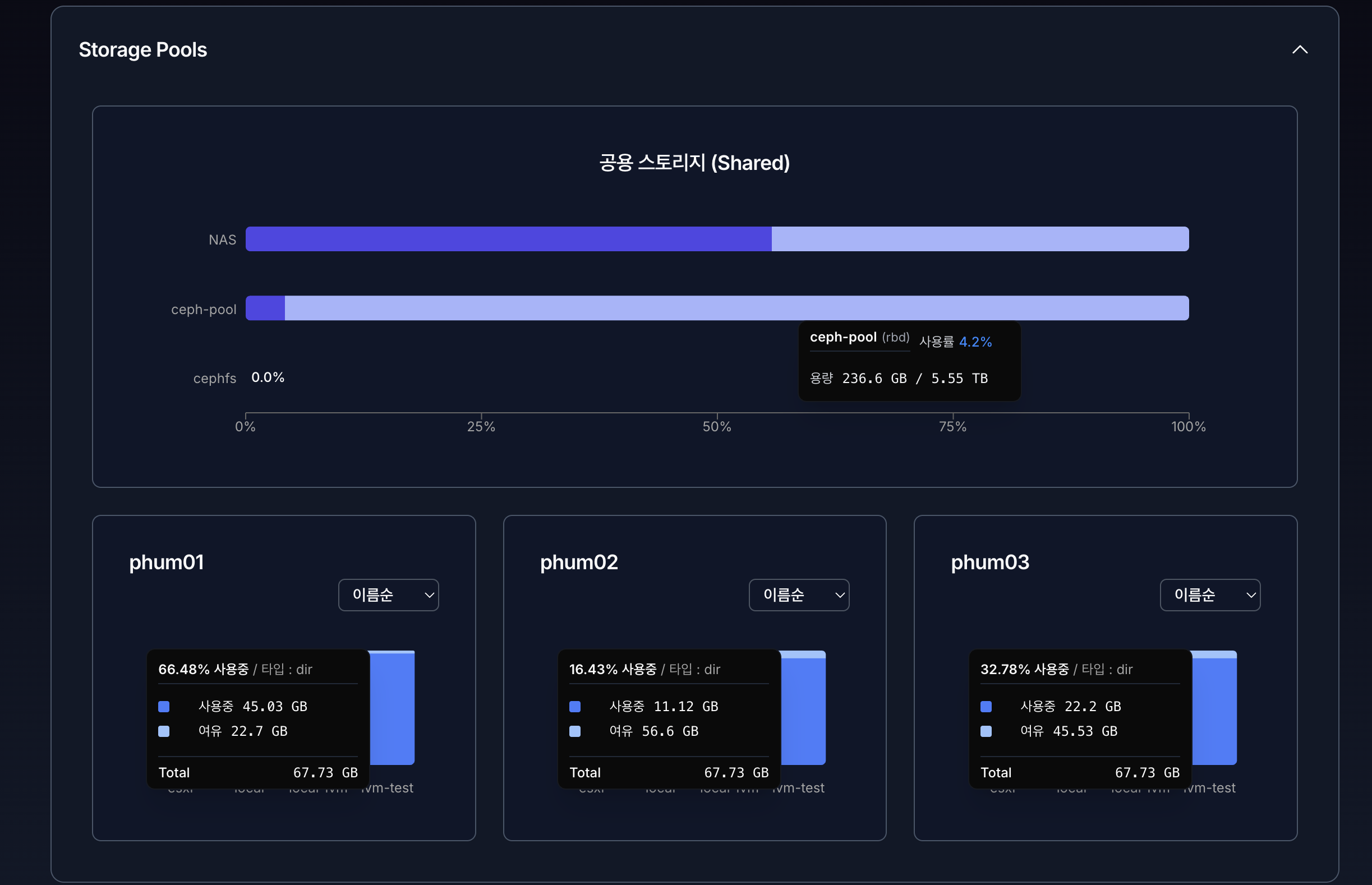

3.8.4 Storage Pools (스토리지 현황)

스토리지 풀과 노드별 스토리지 상태를 확인하는 영역입니다.

구성 요소

4.1 Shared Storage

• 클러스터에서 사용하는 공유 스토리지 풀 목록
• 각 스토리지의:
  • 전체 용량
  • 사용 중인 용량
  • 사용률

4.2 Node Storage

• 노드별 로컬 스토리지 상태
• 노드마다 개별 카드 형태로 표시
• 스토리지 사용률을 시각적으로 확인 가능

사용 목적

• 디스크 사용량 과다 여부 확인
• 특정 노드의 스토리지 병목 여부 확인
• HA 및 VM 배치 판단 시 참고 자료로 활용

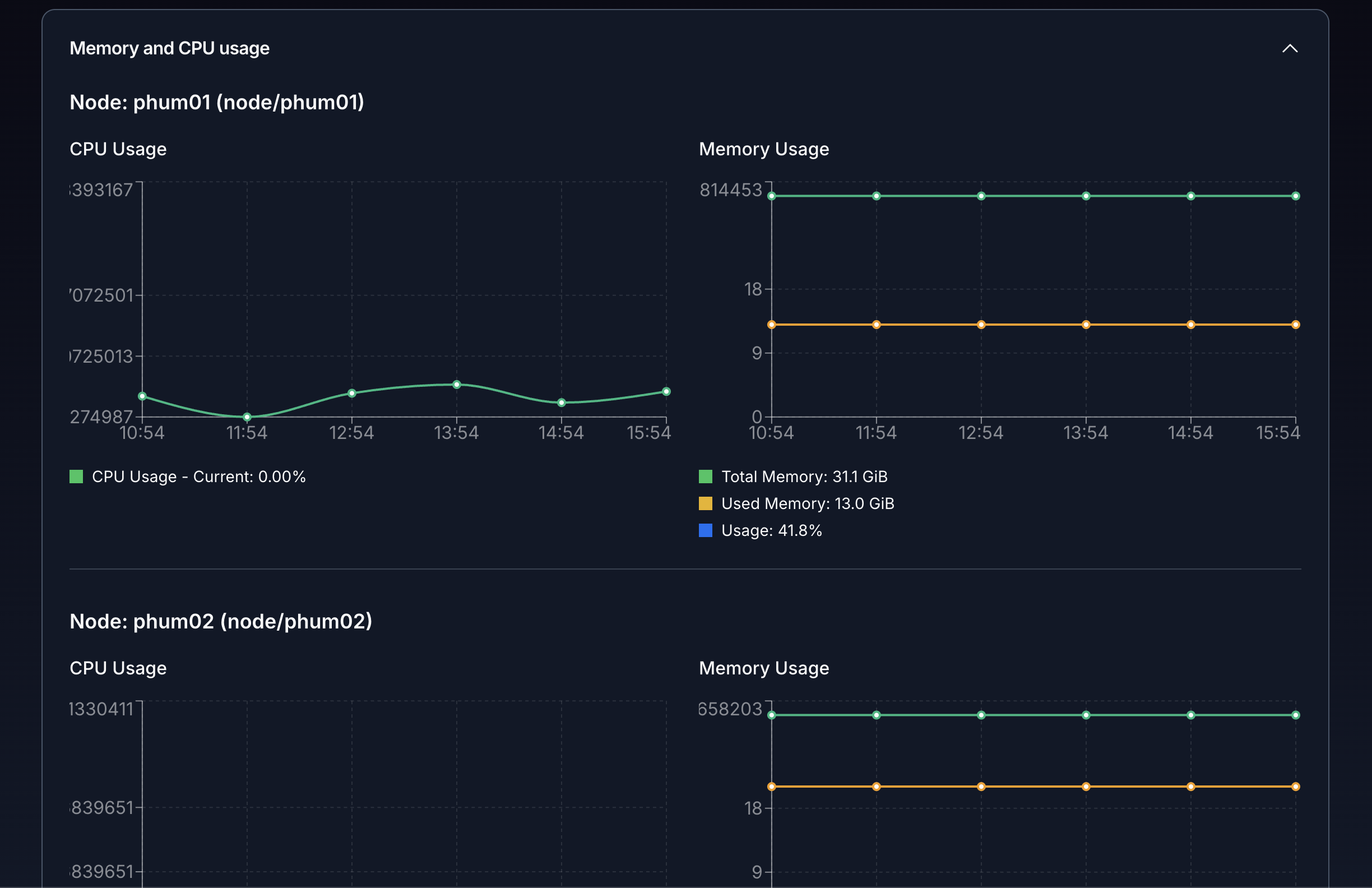

3.8.5 Memory & CPU Usage (리소스 사용량 그래프)

각 노드의 CPU 및 메모리 사용량을 시간 흐름에 따라 시각화한 영역입니다.

표시 방식

• 노드별로 섹션이 구분되어 표시
• 각 노드마다 다음 그래프 제공:
  • CPU Usage
  • Memory Usage

3.8.5.1 CPU Usage 그래프

• X축: 시간
• Y축: CPU 사용률 (%)
• 실시간 사용률 추이를 선 그래프로 표시

하단 정보

• 현재 CPU 사용률이 수치로 표시됩니다.
• 급격한 상승이 있는 경우 노드 부하 상태를 의심할 수 있습니다.

3.8.5.2 Memory Usage 그래프

• Total Memory: 노드의 전체 메모리 용량
• Used Memory: 현재 사용 중인 메모리 용량
• 두 항목을 선 그래프로 동시에 표시

하단 정보

• 총 메모리 (GiB)
• 사용 중인 메모리 (GiB)
• 메모리 사용률 (%)

메모리 사용률이 지속적으로 80% 이상일 경우 VM 증설 또는 리소스 재배치를 고려해야 합니다.

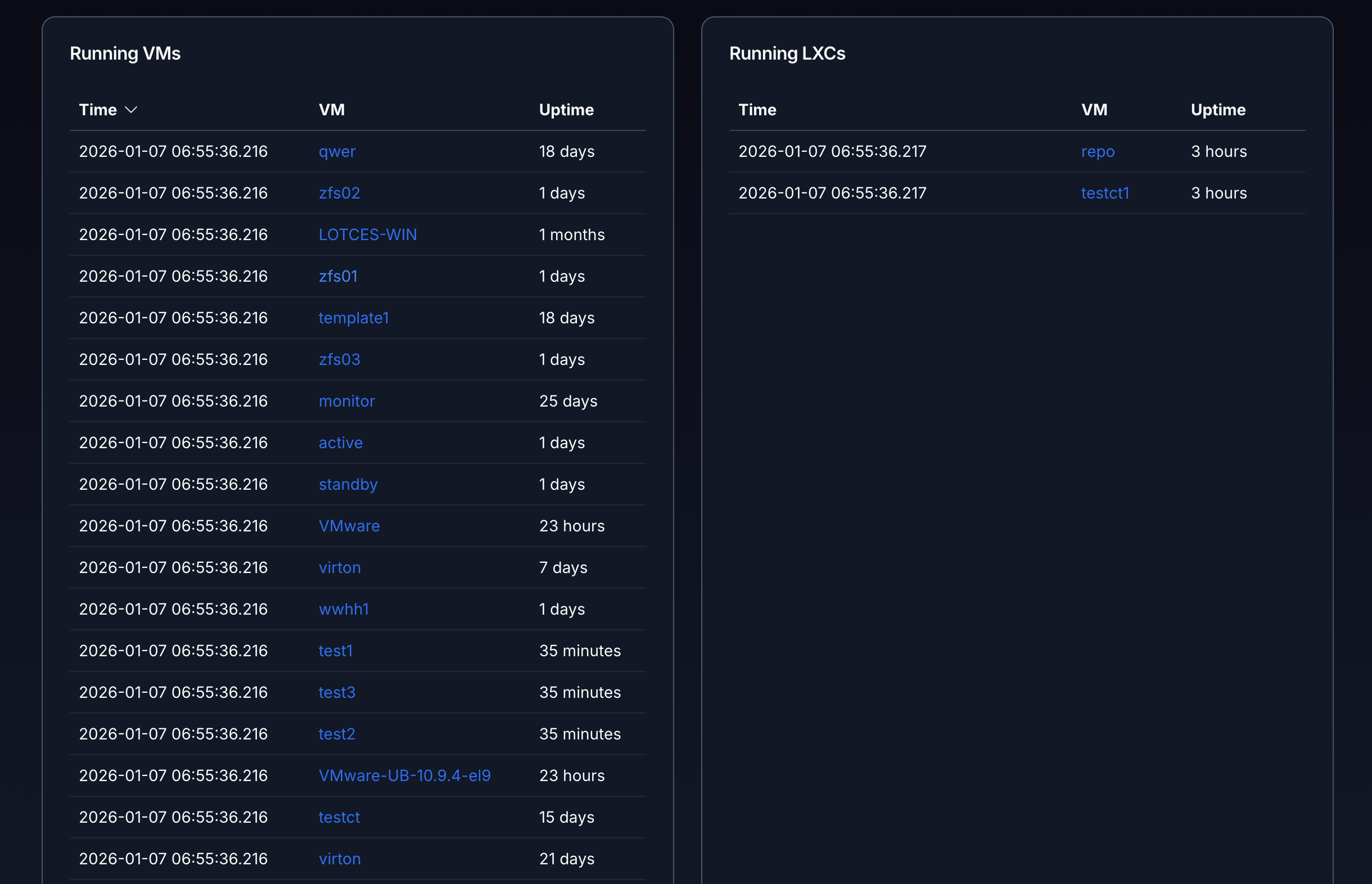

3.8.6 Running VMs (실행 중인 가상 머신)

현재 실행 중인 가상 머신(VM) 목록을 표시하는 테이블입니다.

표시 항목

기능

• 컬럼 헤더 클릭 시 정렬 가능
  • Time 기준
  • VM 이름 기준
  • Uptime 기준
• VM 이름 클릭 시 상세 페이지로 이동 가능

3.8.7 Running LXCs (실행 중인 컨테이너)

현재 실행 중인 LXC 컨테이너 목록을 표시합니다.

표시 항목

LXC는 VM과 분리하여 표시되며, 컨테이너 기반 워크로드 상태를 빠르게 확인할 수 있습니다.

3.8.8 상태 및 오류 안내

Proxmox 설정 미완료 시

• 화면 중앙에 다음 메시지가 표시됩니다.

3.8.9 문제 해결 방법
