3.1 대시보드 (Dashboard)

대시보드는 VirtOn 시스템의 전체 상태를 한눈에 파악하고, 주요 리소스(VM/컨테이너)의 상태 확인 및 기본 제어를 수행하는 핵심 화면입니다.

대시보드는 다음 영역으로 구성됩니다.

• 시스템 상태 요약
• 시스템 상세 요약
• 가상 머신 및 컨테이너 목록

사용 전 확인사항

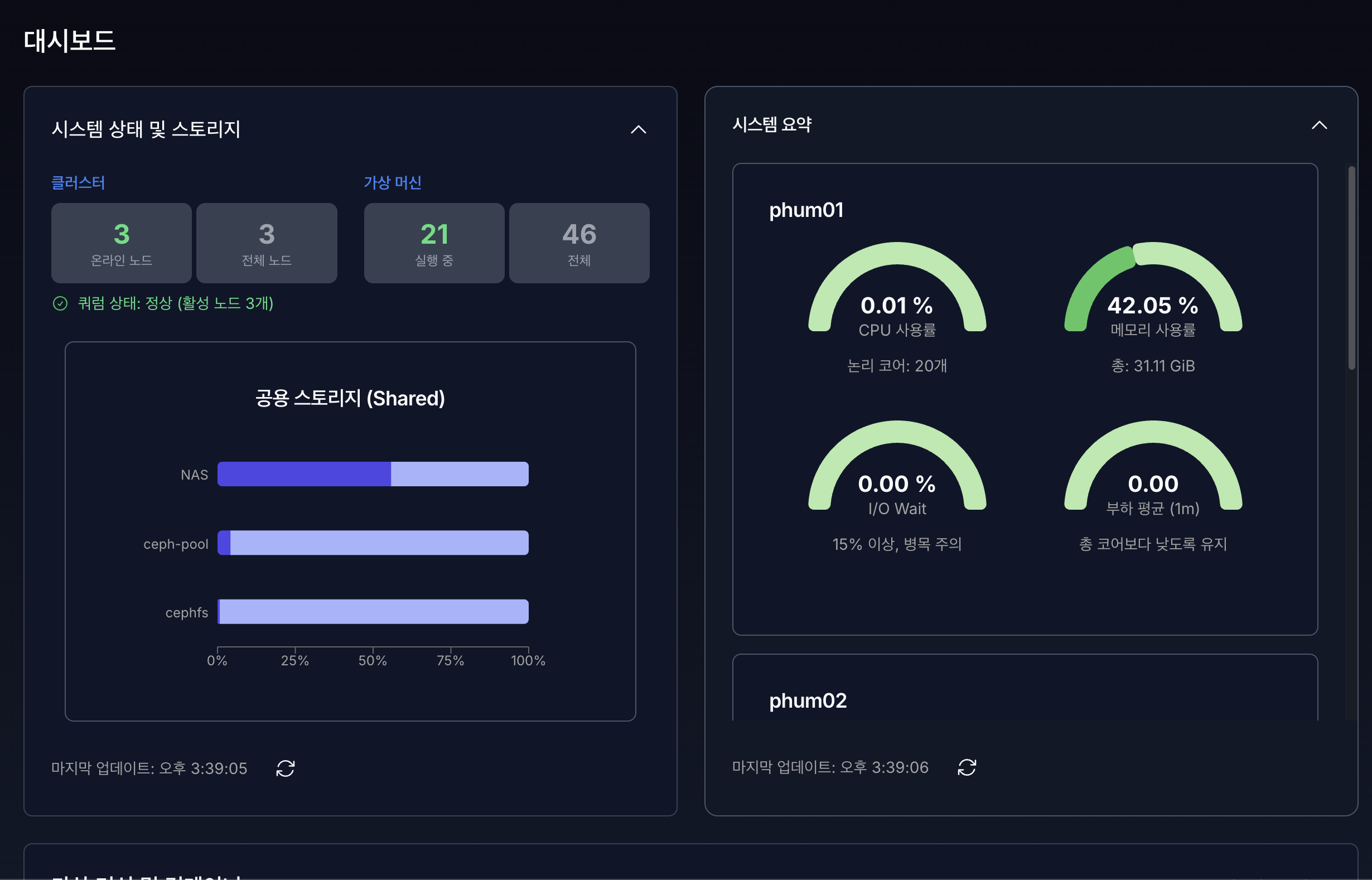

3.1.1 시스템 상태 요약

시스템 상태 요약 영역에서는 클러스터 전체 상태와 가상 머신 실행 현황을 확인할 수 있습니다.

주요 표시 항목

클러스터 상태

• 온라인 노드 현재 정상적으로 동작 중인 노드 수를 표시합니다.
• 전체 노드 클러스터에 등록된 전체 노드 수를 표시합니다.

쿼럼(Quorum) 상태

• 클러스터의 정상 동작 여부를 판단하는 기준입니다.
• 쿼럼이 정상일 경우:
  • “쿼럼 상태: 정상”
  • 활성 노드 수가 함께 표시됩니다.
• 쿼럼이 비정상일 경우:
  • “쿼럼 상태: 비정상”
  • HA 및 일부 클러스터 기능이 제한될 수 있습니다.

가상 머신 상태

• 실행 중: 현재 동작 중인 VM/CT 수
• 전체: 시스템에 등록된 전체 VM/CT 수

스토리지 상태

시스템 상태 요약 하단에는 공유 스토리지 상태 정보가 표시됩니다.

• 클러스터에서 사용하는 스토리지 목록
• 스토리지별 사용량 및 상태
• 스토리지 접근 가능 여부

자동 갱신 및 수동 새로고침

• 대시보드 정보는 주기적으로 자동 갱신됩니다.
• 우측 하단의 새로고침 버튼을 클릭하면 즉시 상태를 다시 조회할 수 있습니다.
• 마지막 데이터 갱신 시간이 함께 표시됩니다.

3.1.2 시스템 요약

시스템 요약 영역에서는 각 노드별 상태를 상세하게 확인할 수 있습니다.

주요 기능

• 클러스터에 속한 모든 노드 목록 표시
• 각 노드의:
  • 상태 (온라인 / 오프라인)
  • 자원 상태 요약
• 스크롤을 통해 다수 노드도 확인 가능

접기 / 펼치기

• 제목 영역을 클릭하면 요약 영역을 접거나 펼칠 수 있습니다.
• 기본적으로 펼쳐진 상태로 표시됩니다.

오류 및 연결 상태

• Proxmox 연결이 설정되지 않은 경우:
  • “Proxmox 설정이 필요합니다” 안내 메시지가 표시됩니다.
• 데이터 조회 실패 시:
  • 오류 메시지가 표시되며 상태 확인이 제한됩니다.
• 오류가 계속되면 [설정] > [Proxmox API 연결 설정]에서 활성 엔드포인트와 헬스체크 결과를 확인합니다.

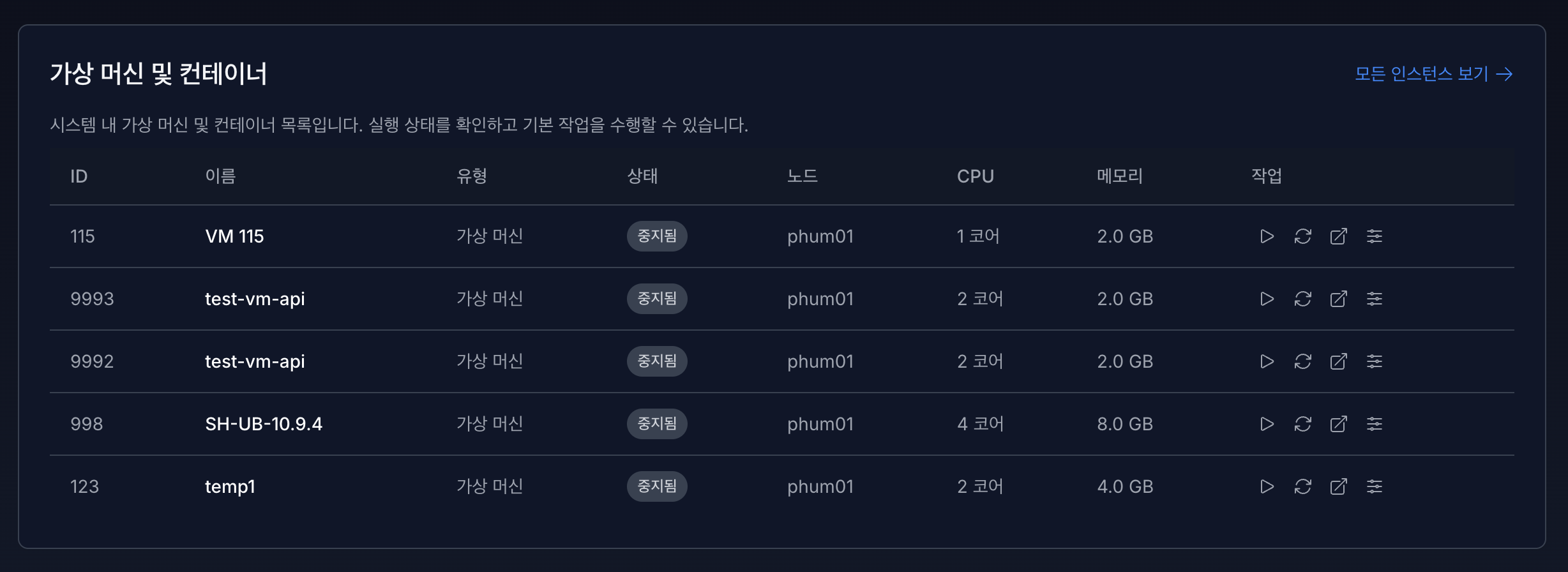

3.1.3 가상 머신 및 컨테이너 목록

이 영역에서는 최근 가상 머신 및 컨테이너 상태를 빠르게 확인하고 제어할 수 있습니다.

표시 대상

• 최근 생성되거나 변경된 최대 5개의 VM/CT가 표시됩니다.
• 전체 목록은 “모든 인스턴스 보기”를 통해 이동할 수 있습니다.

표시 항목 설명

상태(Status) 안내

• 실행 중 리소스가 정상적으로 동작 중인 상태
• 중지됨 리소스가 정지된 상태
• 일시 중지 리소스가 일시 중단된 상태

상태에 따라 색상 배지가 다르게 표시되어 시각적으로 구분됩니다.

작업(Action) 버튼 설명

• 재시작 버튼은 실행 중 상태에서만 활성화됩니다.
• 콘솔 버튼을 통해 웹 기반 콘솔에 바로 접근할 수 있습니다.

3.1.4 운영 가이드 요약

• 대시보드는 시스템 전반 상태를 즉시 확인하는 용도로 사용합니다.
• 쿼럼 상태 이상은 HA 동작에 직접적인 영향을 주므로 즉시 확인이 필요합니다.
• VM/CT 기본 제어는 대시보드에서 가능하나, 상세 설정은 인스턴스 상세 페이지에서 수행합니다.
• 이상 징후 발생 시:
  • 노드 상태
  • 쿼럼 상태
  • 스토리지 상태

순으로 확인하는 것을 권장합니다.

3.1.5 문제 해결 방법
